14.1 Beispiel mit Schalter und Kapazitätsteiler



Abbildung 14.1 zeigt eine einfache Schaltung, die die Lösung des ``Charge Conservation'' Problems erfordert. Das Simulationsprogramm SPICE ist nicht in der Lage eine derartige Schaltung zu simulieren, da SPICE keinen reinen Kapazitätsteiler erlaubt. Dies wäre zwar mit parallel zu den Kondensatoren liegenden hohen Widerstände umgehbar, bewirkt jedoch eine grobe Verfälschung der Schaltung und damit eine Änderung der Zeitverhaltens. Die Eingabe für JANAP ist in Abbildung 14.2 dargestellt. Das Simulationsergebnis zeigt Abbildung 14.3. Die Abbildung zeigt die Spannung an den beiden Kondensatoren in Abhängigkeit von der Zeit. Es ist deutlich zu sehen, wie bei offenem Schalter die Spannungen (und damit auch die Ladungen) an den beiden Kondensatoren konstant sind. Wenn der Schalter geschlossen wird laden sich die Kondensatoren über den Widerstand nach einer Exponentialfunktion auf bzw. ab. Infolge der relativ großen Zeitkonstanten sind die Exponentialfunktionen praktisch Gerade.


Abbildung 14.1: Schaltung mit Kapazitätsteiler und Schalter

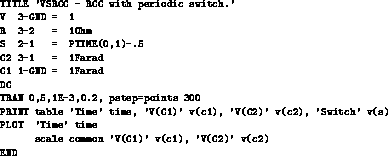

Abbildung 14.2: JANAP Eingabe

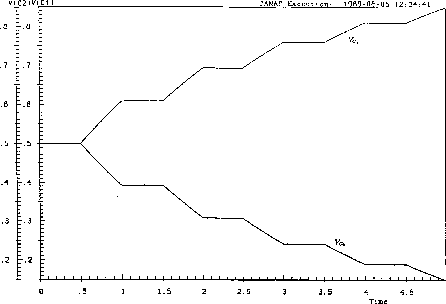

Abbildung 14.3: Simulationsergebnis
