A.1 Kurzbeschreibung



Das Programmsystem JANADS (Just Another Network Analysis and Design System) ist ein System zur Analyse und zum Design von nichtlinearen elektrischen Netzwerken. Das Hauptaugenmerk liegt bei integrierten Schaltungen des VLSI-Bereichs.  Die Grundausbaustufe von JANADS besteht aus den folgenden vier Komponenten:

JANAP
  Just Another Network Analysis Program

JANAP dient zur Simulation des Verhaltens einer nichtlinearen elektrischen Schaltung. JANAP ist der Kern des gesamten Systems.

JANLIB
  Just Another Network Library

JANLIB beinhaltet die Teilschaltungs- und Modell-Bibliotheken  sowie die dazugehörigen Wartungsprogramme. In Bibliotheken werden die Modelle für wichtige Halbleiterbauelemente, eventuell in verschiedenen Detaillierungsstufen, gespeichert. Weiters werden die Ersatzschaltungen komplexer Baugruppen, wie z.B. Operationsverstärker und Logikbausteine, abgelegt.

JANICS
  Just Another Network Input Language Conversion System

JANICS besteht aus Programmen zur Konversion von Eingabesätzen für einige wichtige existierende Netzwerkanalyseprogramme (SPICE [111][34][33] ,SCEPTRE [12], ASTAP [85]) auf die Syntax von JANAP und JANLIB.     Diese Programme erleichtern einerseits die Umstellung von einem existierenden Netzwerkanalyseprogramm auf JANAP, andererseits machen sie bereits existierende Modell-Bibliotheken (wie z.B. von SCEPTRE ) für JANAP/JANLIB Benutzer verfügbar.

JANBM
Just Another Network BenchMark

Zur Verifikation der korrekten Funktion von JANAP und für Vergleichstests mit anderen Netzwerkanalyseprogrammen dient ein Satz von Testschaltungen, der unter dem Begriff JANBM zusammengefaßt ist.

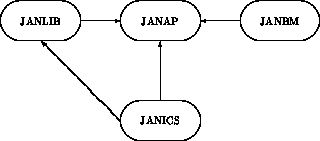

Das Zusammenwirken der vier angeführten Komponenten von JANADS ist in Abbildung A.1.1 dargestellt.


Abbildung A.1.1: Komponenten von JANADS

Im folgenden sind die wichtigsten Eigenschaften von JANAP/JANLIB zusammengestellt:

Analyse:
DC, Transient, DC Transfer Funktion, Steady State, Empfindlichkeit, Monte Carlo, Temperatur, Parameter Variation
Eingebaute Bauelemente:
Widerstand, Leitwert, Kapazität, Induktivität, magnetische Kopplung, Stromquelle, Spannungsquelle, Schalter, Universalelement
Teilschaltungen (Subcircuit):
Bibliotheken, Schachtelung
Bauelement-Modellierung:
durch Teilschaltungsbibliothek äußerst flexibel
Eingabesprache:
formatfrei, Funktionen, Tabellen
Leistungsfähigkeit:
VLSI-Bereich
