3.2.1 Oberflächenpotential am Schottkykontakt



Für die numerische Simulation benötigt man als Randbedingung den Wert des Potentials am Schottkykontakt.

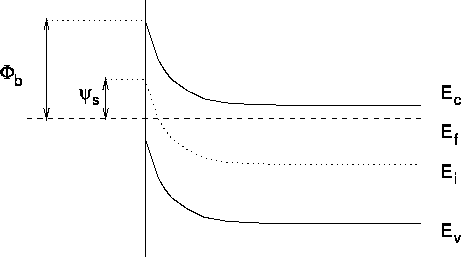

ist die am Kontakt angelegte Spannung. Abb. 3.3 zeigt das Bändermodell eines gleichrichtenden Kontakts im thermischen Gleichgewicht ().


Abbildung 3.3: Metall - n-Halbleiter Kontakt ()

Das Potential am Kontakt läßt sich aus der Barrierenhöhe und den intrinsischen Verhältnissen im Halbleiter berechnen.



Die Barrierenhöhe wird nicht nur durch den Unterschied der Austrittsarbeit im Metall und im Halbleiter, sondern auch durch die physikalische Struktur der Grenzfläche (sehr dünne Oxidschicht, Oberflächenzustände) bestimmt. Eine detaillierte Beschreibung der Bildung einer Schottkybarriere findet man in [68]. Im folgenden wird die Barrierenhöhe als ein durch Messungen zugänglicher Parameter betrachtet. Sie läßt sich aus der Strom-Spannungskennlinie oder durch photoelektrische Experimente ermitteln.
