9.2 Deposition

Die deposit-Funktion dient zum Auftragen von Schichten auf die Oberfläche des Bauteils. Zur Zeit werden nur zweidimensionale Geometrien unterstützt, wobei vier einfache Modelle implementiert sind. Bei diesen schließen die linke und rechte Grenze immer vertikal ab. Ihre Wirkung wird an der Struktur von Abb. 9.1 gezeigt.

:flat-max
deponiert derart, daß eine waagrechte Oberfläche entsteht. Um die Höhe zu bestimmen, wird sowohl am linken als auch am rechten Rand des Gebietes dy zur alten Höhe addiert; der höhere der beiden Werte gibt die Höhe der neuen Oberfläche (Abb. 9.3).
:flat-min
funktioniert so wie flat-max, außer daß das Minimum der beiden Höhen herangezogen wird (Abb. 9.4).
:slope
addiert dy wiederum zu den ursprünglichen Höhen an den Rändern, die neue Oberfläche folgt aber aus der geraden Verbindung dieser beiden Punkte (Abb. 9.5).
:sweep
gestaltet die neue Oberfläche als exaktes Abbild der alten, aber um dy nach oben versetzt, entsprechend einer unidirektionalen Deposition (Abb. 9.2).

(defun deposit
  (left                 ; [number] left boundary of deposition area
   width                ; [number] width of deposition area
   dy                   ; [number] height of deposited layer
   &key
   (unit "um")          ; [string] geometrical unit
   (depomode :sweep)    ; [one-of :sweep :slope :flat-min :flat-max]
   (material "poly")    ; [string] deposited material

Zu der existierenden Implementierung ist anzumerken, daß der Umriß der deponierten Fläche nicht auf Konsistenz überprüft wird. Wenn also Teile der alten Oberfläche so weit hinaufragen, daß sie die neue Kontur berühren oder gar schneiden, dann entsteht eine inkorrekte Geometrie.

   figure2456

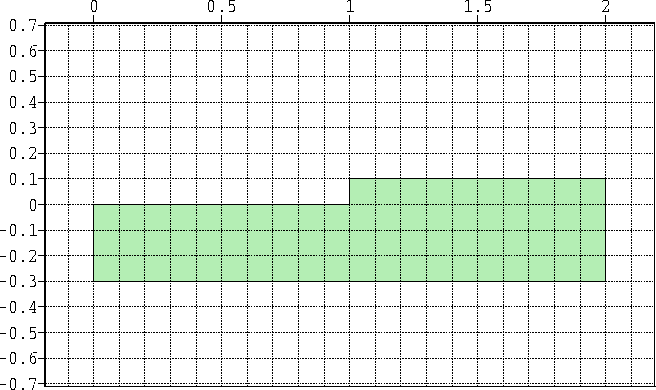

Abbildung 9.1: Ausgangsstruktur

   figure2467

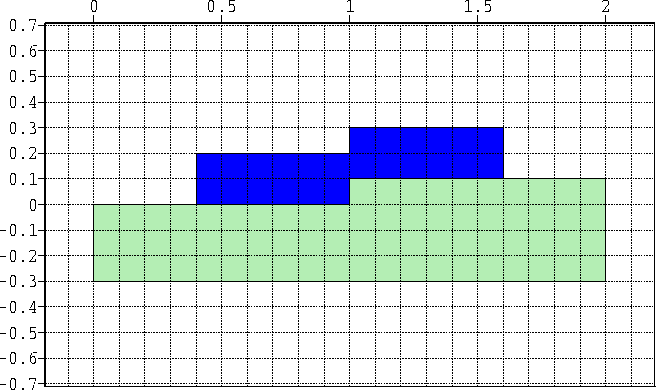

Abbildung 9.2: Unidirektionale Deposition (:sweep)

   figure2479

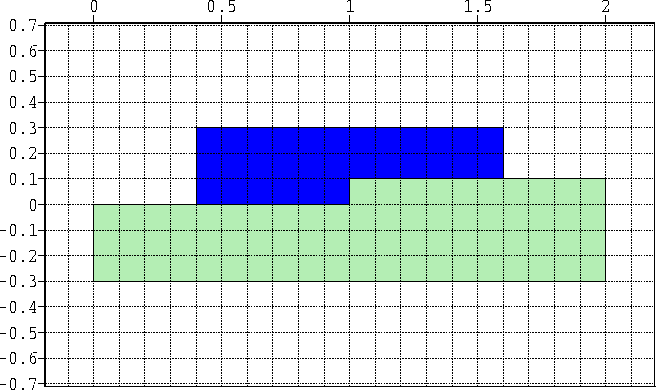

Abbildung 9.3: Waagrechte Oberfläche gemäß maximaler Dicke (:flat-max)

   figure2491

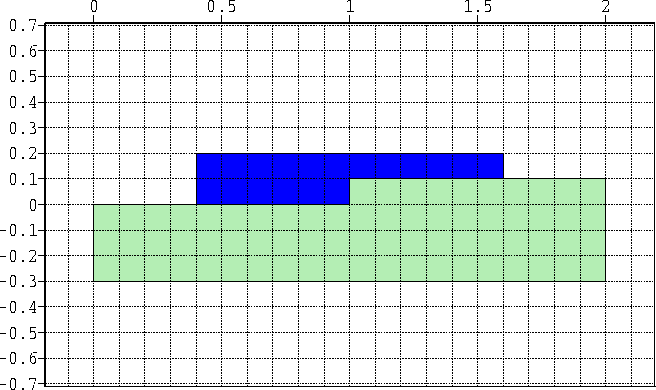

Abbildung 9.4: Waagrechte Oberfläche gemäß minimaler Dicke (:flat-min)

   figure2503

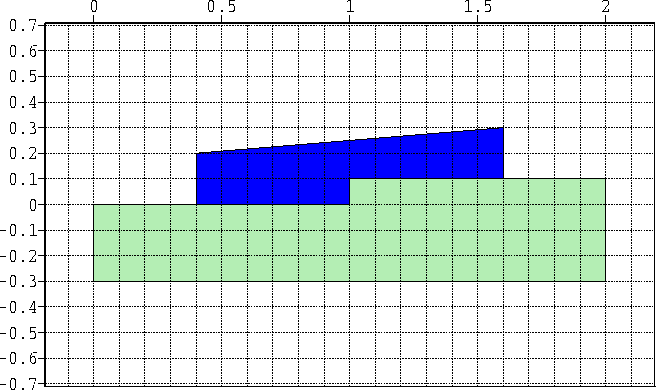

Abbildung 9.5: Schräge Oberfläche mit gleicher Dicke am linken und rechten Rand (:slope)
