10.5.1 ``General List''



Die General List enthält alle Tabellen zur Beschreibung des Netzwerkes (Knoten- und Elementtabelle, etc.). Sie ist als ein virtuelles Feld im Sinne von VDPACK realisiert.

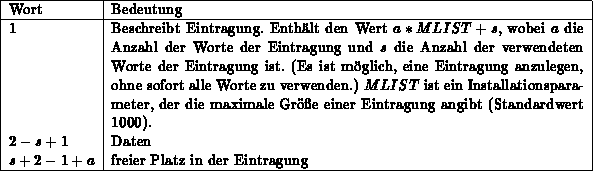

Jede Eintragung in der General List hat folgendes Aussehen:

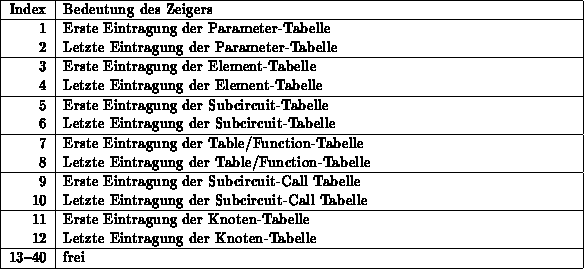

Die erste Eintragung (auf Adresse 1) in der General List ist 40 Worte groß und enthält die Zeiger zum Beginn der jeweiligen Tabellen, die in der General List verwaltet werden. Diese Eintragung hat folgendes Aussehen:

In den folgenden Unterabschnitten werden nun die einzelnen Tabellen im Detail behandelt.

Knotentabelle

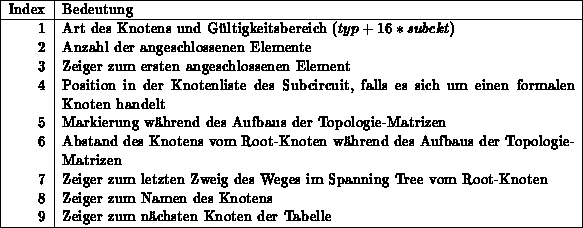

Die Knotentabelle enthält alle Knoten des Netzwerkes. Die Tabelle wird von Routine TENODE verwaltet. Eine Eintragung hat folgendes Aussehen:

Elementtabelle

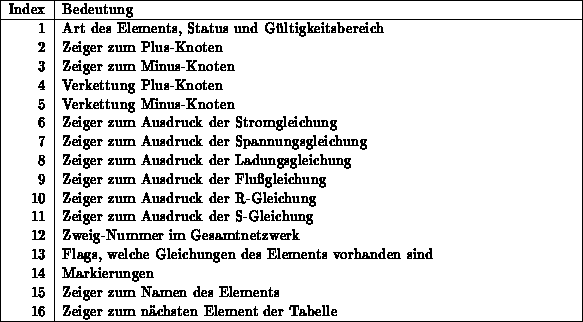

Die Elementtabelle enthält alle Elemente (Zweige) des Netzwerkes. Die Tabelle wird von Routine TEUELE verwaltet. Eine Eintragung hat folgendes Aussehen:

Parametertabelle

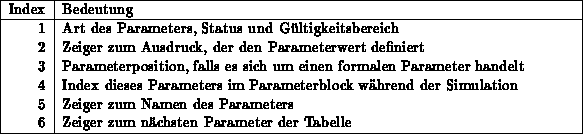

Die Parametertabelle enthält alle Parameter des Netzwerkes. Die Tabelle wird von Routine TEPARM verwaltet. Eine Eintragung hat folgendes Aussehen:

Table/Function-Tabelle

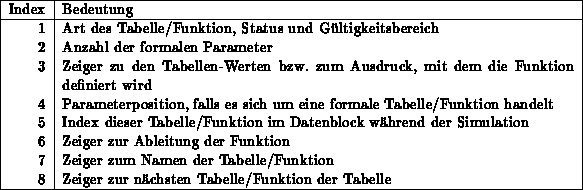

Diese Tabelle enthält die Beschreibung aller Tables und Funktionen des Netzwerkes. Die Tabelle wird von Routine TETABL verwaltet. Eine Eintragung hat folgendes Aussehen:

Subcircuit-Tabelle

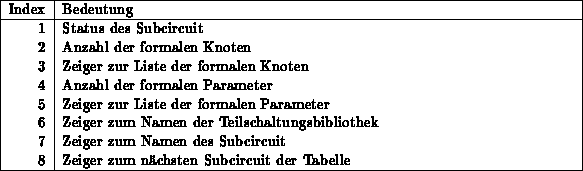

Diese Tabelle enthält die Beschreibung aller Teilschaltungen des Netzwerkes. Die Tabelle wird von Routine TESUBS verwaltet. Eine Eintragung hat folgendes Aussehen:

Subcircuit-Aufruf-Tabelle

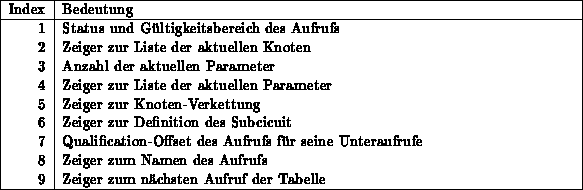

Diese Tabelle enthält die Beschreibung aller Aufrufe von Teilschaltungen des Netzwerkes. Die Tabelle wird von Routine TESUBU verwaltet. Eine Eintragung hat folgendes Aussehen:

Ausdruck-Tabelle

In dieser Tabelle werden alle Ausdrücke, die im Laufe der Erstellung der Netzwerkgleichungen entstehen, gespeichert. Diese Tabelle ist nicht als Tabelle im eigentlichen Sinn implementiert, da sie nicht verkettet ist. Zeiger in dieser Tabelle sind z.B. in der Element-Tabelle enthalten. Die Ausdrücke werden von Routine TEEXPR verwaltet. Eine Eintragung hat folgendes Aussehen:
