E Halbleiterbauelementmodelle

In diesem Anhang sind die verwendeten Halbleiterbauelementmodelle in JANAP-Eingabesprache dargestellt. Diese Modelle basieren auf den SPICE-Modellen und wurden im Rahmen einer Diplomarbeit [100] für JANAP adaptiert.

Dioden-Modell

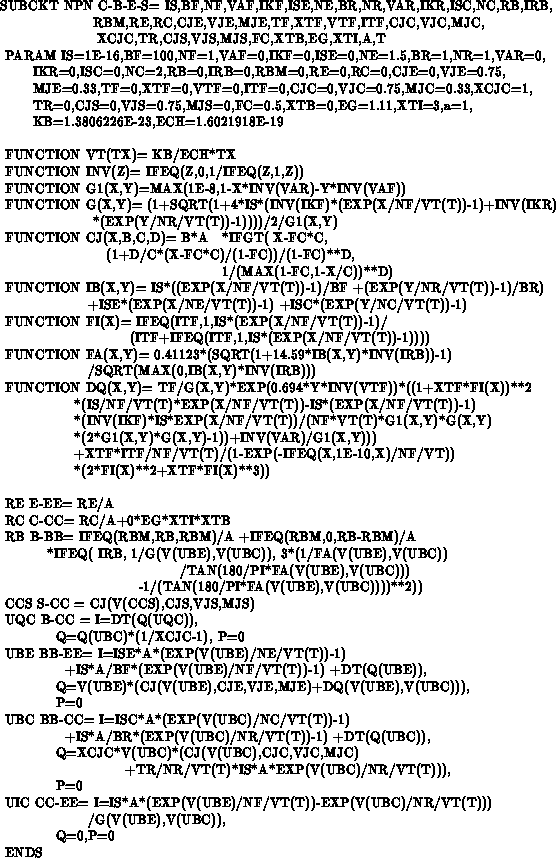

Bipolar-Transistor Modell

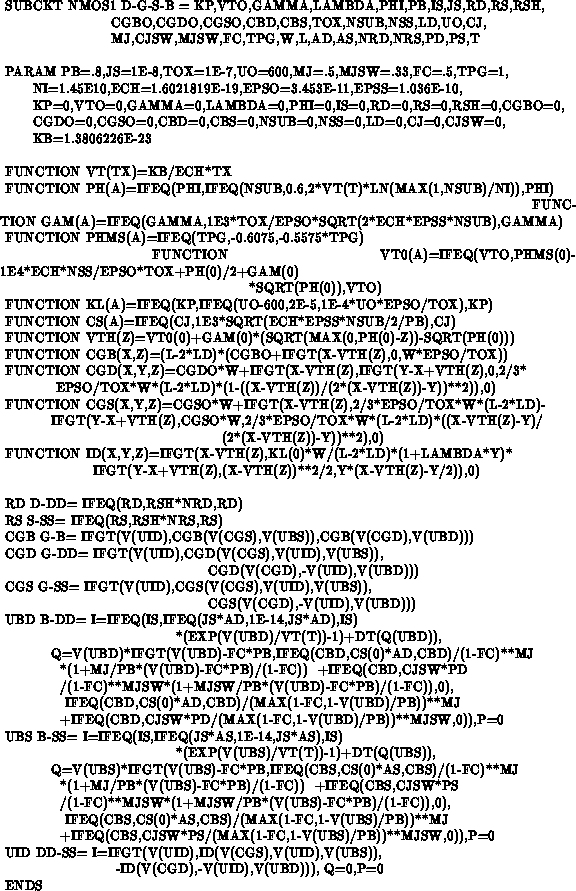

N-MOS-Transistor Modell Level 1

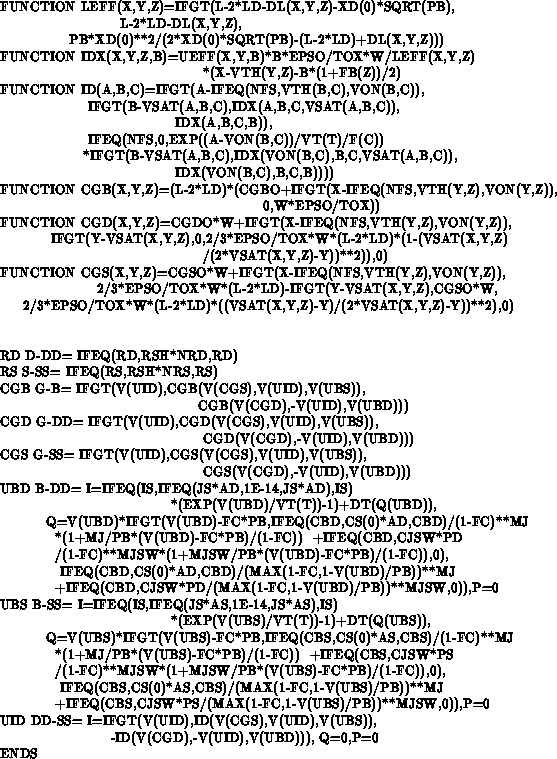

N-MOS-Transistor Modell Level 2

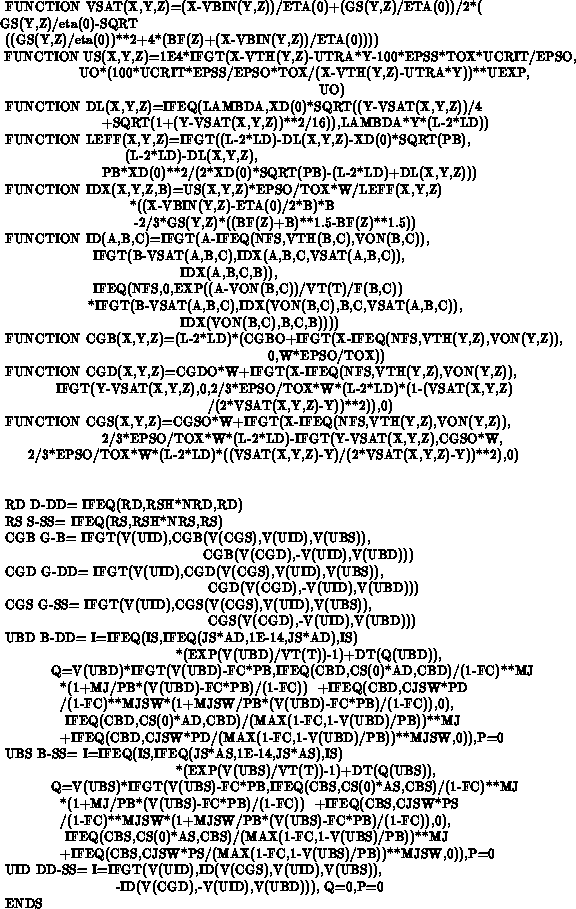

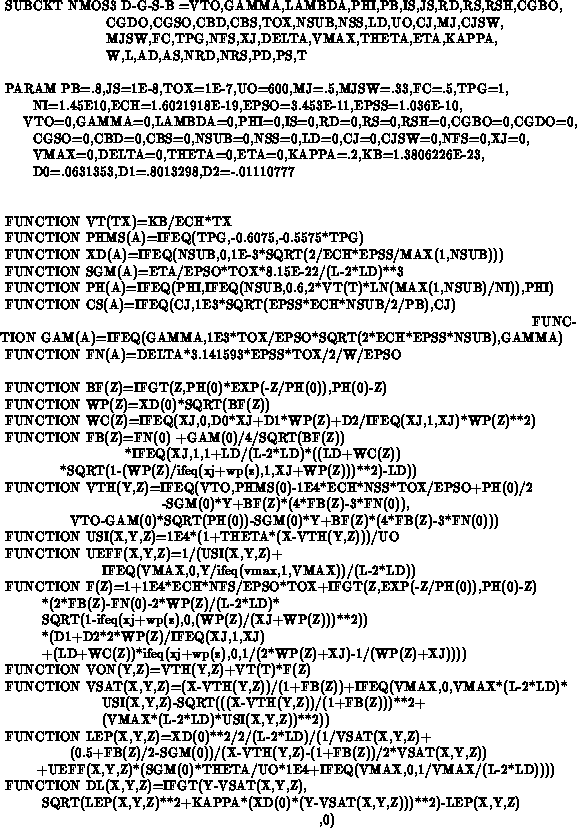

N-MOS-Transistor Modell Level 3

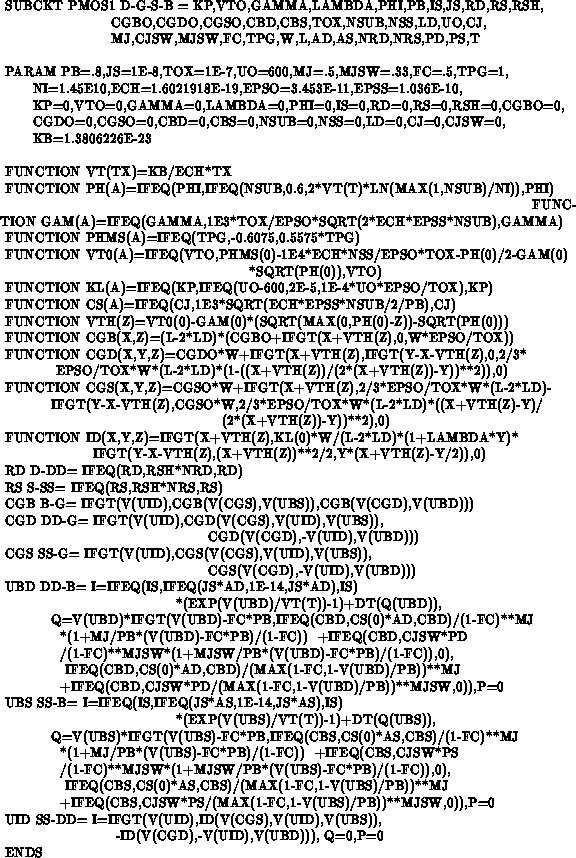

P-MOS-Transistor Modell Level 1
