2.4.1 Die universelle Abschirmfunktion



Die Grundlage des Ziegler-Biersack-Potentials sind die universellen Abschirmfunktionen, die wiederum auf dem Hartree-Fock-Verfahren zur Berechnung der über alle Richtungen gemittelten Elektronenverteilungen der Atome im Festkörper beruhen. Ohne diese Mittelung erzielt man keine sphärische Symmetrie, und die Analyse des Stoßvorganges ist noch wesentlich komplizierter, denn Gleichung 2.7 liefert nicht mehr den Streuwinkel, sondern es muß erst eine Integration der Bewegungsgleichung durchgeführt werden. Weiters wird angenommen, daß nicht nur die Kristallatome durch diese Elektronenverteilung beschrieben werden, sondern auch das implantierte Ion selbst, d.h., seine Ionisierung wird vernachlässigt. Zur Berechnung des Wechselwirkungspotentials wird vorausgesetzt, daß sich die Elektronenwolken von Ion und Atom ohne Verzerrung durchdringen. Folgende Aspekte werden jedoch berücksichtigt:

Diese Annahmen versetzen einen in die Lage, das interatomare Potential für eine beliebige Ion-,,Target``-Kombination zu berechnen. Da aber dadurch sehr stark von einander abweichende Kurven entstehen (siehe Abbildung 2.11), müssen weitere Überlegungen angestellt werden, um eine einheitliche Funktion für möglichst viele Paare zu finden.

  figure1290

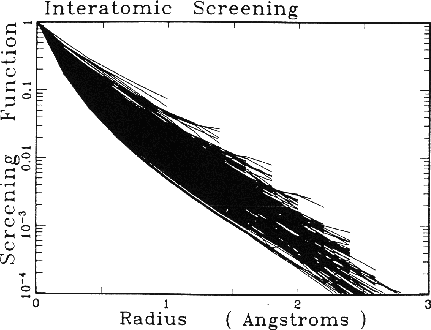

Abbildung 2.11: Abschirmfunktion fuer 261 Ion-Targett-Kombinationen als Funktion des Abstandes [Zie85]. Der praktische Nutzen dieser Funktion ist sehr eingeschraenkt, aber durch Skalierung des Abstandes gelingt es, die Kurven zu vereinheitlichen (siehe Abbildung 2.12).

  figure1296

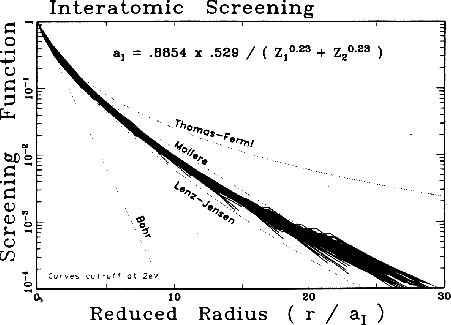

Abbildung 2.12: Abschirmfunktion für 261 Ion-,,Target``-Kombinationen als Funktion des skalierten Abstandes tex2html_wrap_inline12083, mit tex2html_wrap_inline12085 als sogenannte Abschirmlänge [Zie85].

Man kann jedoch eine Systematik in den Kurven von Abbildung 2.11 erkennen, denn die Abschirmfunktionen tex2html_wrap_inline12081 ist für schwere Teilchen kleiner als für leichte. Dieser Umstand legt die Einführung eines geeigneten Skalierungsradius (Abschirmlänge tex2html_wrap_inline12085) nahe, der die Kurven enger zusammenrücken läßt (siehe Abbildung 2.12). Man erhält dadurch die universelle Abschirmfunktion tex2html_wrap_inline12091 und spricht dann ganz allgemein von universellen Potentialen. Man kann allerdings auch für wenige, ausgesuchte Ion-,,Target``-Kombinationen die in [Zie85] numerisch berechneten und tabellierten Abschirmfunktionen verwenden (spezielle Potentiale).

  figure1311

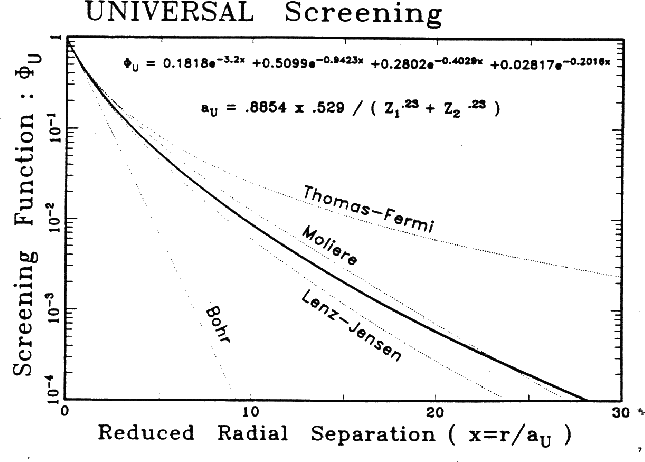

Abbildung 2.13: Vergleich verschiedener Abschirmfunktionen [Zie85].

Die Struktur der universellen Formel tex2html_wrap_inline11851 kann unterschiedlich sein. Ziegler, Biersack und Littmark [Zie85] und Molière [Mol47] verwenden z.B. eine Summe von Exponentialfunktionen der Form


 equation4422
allerdings mit unterschiedlicher Anzahl von Elementen n, Koeffizienten (tex2html_wrap_inline12097, tex2html_wrap_inline12099) und Ausdrücken für die Abschirmlänge tex2html_wrap_inline12085.

Lindhard et al. [Lin63] verwenden im Gegensatz dazu folgende Funktion:


equation4426
Da die in [Zie85] angepaßte Funktion eine Standardabweichung zwischen Theorie und Experiment von nur 5% aufweist, werden die dazugehörigen Parameter am häufigsten verwendet und man spricht von der universellen ZBL Abschirmfunktion. Abbildung 2.13 zeigt die unterschiedlichen Abschirmfunktionen als Funktion des Abstandes und in Tabelle 2.1 sind die Koeffizienten und Abschirmlängen für die hier angegebenen Funktionen zusammengestellt.

  table1338

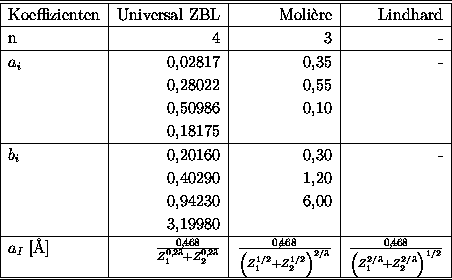

Tabelle 2.1: Die Koeffizienten n, tex2html_wrap_inline12097 und tex2html_wrap_inline12099 und der mathematische Ausdruck fuer die Abschirmlaenge tex2html_wrap_inline12085 der gebraeuchlichsten universellen Abschirmfunktionen tex2html_wrap_inline11851.

Setzt man nun Gleichung 2.15 in 2.14 ein, so kann Gleichung 2.7 nicht mehr analytisch gelöst werden, und eine numerische Integration kommt aus Zeitgründen auch nicht in Frage. In dem entwickelten Programm wurde ein Tabellenverfahren implementiert [Hob88a], wobei in einer Tabelle der tex2html_wrap_inline12155 in Abhängigkeit von einer skalierten Energie (vgl.\ Gleichung 2.17) und einem skalierten Stoßparameter (tex2html_wrap_inline12157) abgespeichert wurde:


 equation4430
