Visualisierung der Aufteilungspunkte

Die schematischen Darstellungen 4.8, 4.9 und 4.10 geben zwar einen guten qualitativen Überblick, können jedoch die tatsächlichen Größenverhältnisse der Trajektorienbäume im Silizium nicht wiedergeben. Daher wurden bei der Berechnung einer Punktantwort mit 25keV-Bor-Ionen die TRS Aufteilungspunkte einer Ionenbahn visualisiert (siehe Abbildung 4.11):

  figure5354

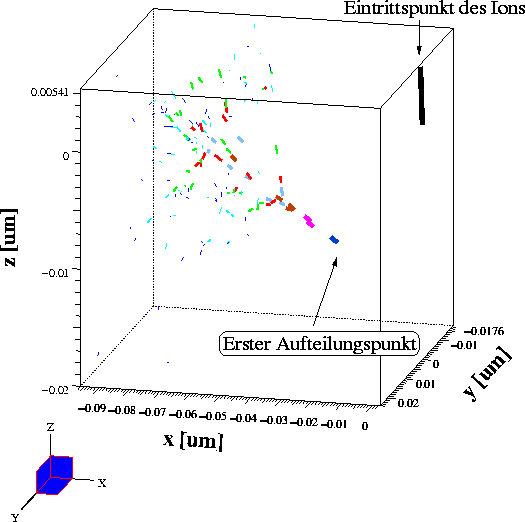

Abbildung 4.11: Visualisiert man die Aufteilungspunkte eines Ions im dreidimensionalen Raum und verwendet darüber hinaus Informationen über das aktuelle Gewicht der Trajektorienzweige (Farbe und Strichstärke) und über die Richtung und Energie des Ions an diesen Stellen (Strichlänge ist dieser proportional), so gewinnt man einen ausgezeichneten Eindruck über die tatsächlichen Größenverhältnisse des Baumes. Der lange Strich rechts oben markiert den Eintrittspunkt des Ions in das ,,Target``.

Aus Abbildung 4.11 kann man entnehmen, daß die Aufteilung einer günstigen Trajektorie erst dann beginnt, wenn die Energie des Teilchen den Schwellwert tex2html_wrap_inline12763 unterschreitet. Durch die Wahl der ,,Check-Points`` gemäß Gleichungen 4.9 bis 4.11 erreicht man eine gleichmäßige Aufteilung der Split-Ebenen auf die Länge der Trajektorie. Aus der Größe des Baumes in z- und y-Richtung (einige zig Nanometer) wird ersichtlich, daß es nicht sinnvoll ist, mehr als zwei Trajektorienzweige bei einem Split-Point starten zu lassen. Dadurch würden in diesem relativ begrenzten Gebiet der Simulationsstruktur viele Teiltrajektorien berechnet, deren Wege beinahe ident verlaufen, und somit unnötig sind.
