6.4 Schnittbilder

Schnitte bieten die Möglichkeit Attribute im Inneren des Körpers auf vorgegebenen Ebenen darzustellen. Zur Berechnung der Schnitte kann man nach zwei verschiedenen Strategien vorgehen:

1. Man definiert auf der Schnittebene ein Gitter und interpoliert für jeden Gitterpunkt den Wert der darzustellenden Größe aus der ursprünglichen Struktur.
2. Man führt einen Schnitt für alle Gitterelemente der ursprünglichen Struktur die im Bereich der Schnittebene liegen durch und setzt die erhaltenen Polygone zu einer Ebene zusammen.

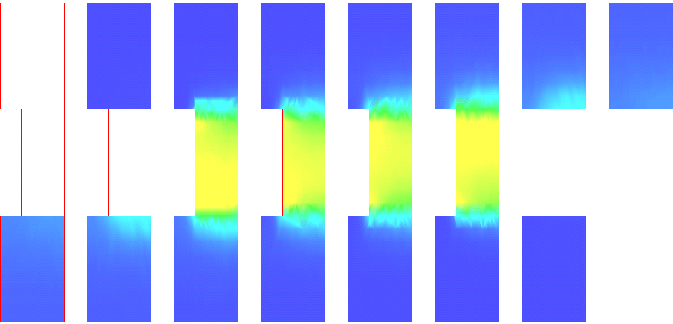

In Abb. 6.7 ist die Verlustleistungsdichte im Inneren der in Abb. 6.6 gezeigten Struktur mit Hilfe von acht ebenen Schnitten dargestellt.

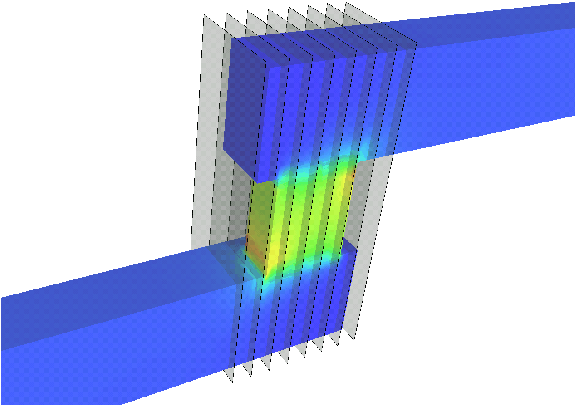

Abbildung: Verteilung der Verlustleistungsdichte in einer Durchkontaktierung: Um die Verteilung im Inneren betrachten zu können werden acht Schnittebenen definiert.

Abbildung 6.7: Visualisierung verteilter Größen durch Schnittbilder
