2.4.1 Werkzeug-Integration auf Shell-Ebene

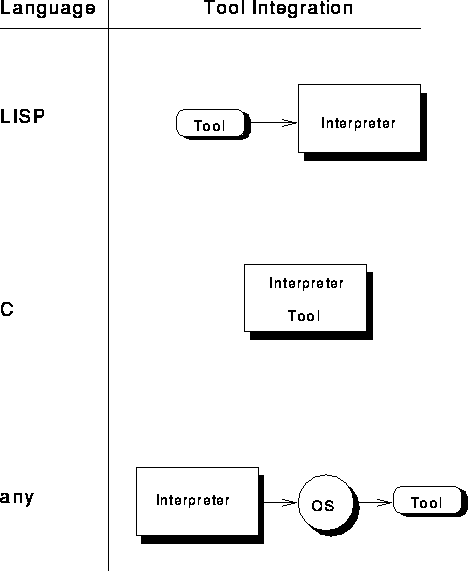

Abbildung: Drei Methoden der Integration von Werkzeugen in die Steuerungsebene von VISTA.

Zur Integration von Simulatoren und Hilfswerkzeugen in die TCAD-Shell stehen je nach Implementierungssprache des Werkzeugs drei prinzipielle Mechanismen zur Verfügung (Abb. 2.6):

• In LISP geschriebene Module können zur Laufzeit geladen und von der TCAD-Shell interpretiert werden. Dies wird für Makroprogramme in der Erweiterungssprache auf hoher Abstraktionsebene, etwa für Optimierungsschleifen oder einen Prozeßflußinterpreter zutreffen, die im Vergleich zu den Simulatoren selbst vernachlässigbare Rechenzeiten beanspruchen. Sehr hilfreich ist auch die schnelle Entwicklung von Werkzeugeprototypen in LISP zur Konzeptevaluation und die spätere Portierung in eine kompilierte Sprache.
• In C geschriebene Werkzeuge können, da der TCAD-Shell-Interpreter selbst in C implementiert ist, problemlos an diesen angebunden werden. Es wurden Methoden entwickelt, den dazu notwendigen Schnittstellencode automatisch zu generieren [Hal92]. Nach dem Kompilieren und Binden mit dem Interpreter steht das Werkzeug in Form eines eingebauten LISP-Befehls zur Verfügung. Diese Methode wurde für die Anbindung der graphischen Benutzeroberfläche und des PIF-Datenbanksystems an die TCAD-Shell benützt.
• Eigenständig ausführbare Programme, in beliebiger Sprache programmiert, laufen über einen Aufruf an das Betriebssystem als Subprozeß ab (vgl. Abschnitt 3.3). Diese Vorgangsweise wird für alle Simulatoren mit hohem Rechenzeitbedarf und für alle nicht in Quellcode verfügbaren Werkzeuge gewählt.
