7.2.2.2 Vergleich zwischen Messung und Schaltungssimulation

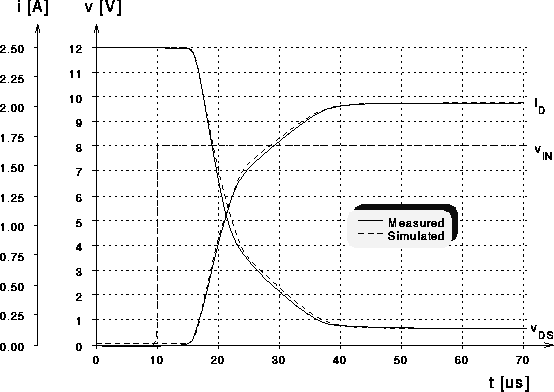

Abbildung 7.23: Einschaltvorgang der DMOS-Transistor-Treiberschaltung mit -Begrenzung.

Abb. 7.23 zeigt einen Einschaltvorgang für diese Schaltung. Es ergibt sich eine sehr gute Übereinstimmung zwischen Simulation und Messung. Dies zeigt, daß für diesen 9000zelligen DMOS-Transistor sowohl die DC- als auch die AC-Charakteristika sehr gut beschrieben werden.
