5.1 Das Dotierungsprofil



Da keine detaillierten Daten über die Dotierung des DMOS-Transistor zur Verfügung standen, wurde das Dotierungsprofil analytisch durch Gaußfunktionen und ellipsenförmige Rotation für die Modellierung der lateralen Unterdiffusion angenähert. Es wurden die -Implantation zur besseren Kontaktierung des Kanalgebiets und der buried layer berücksichtigt. Abb. 5.1 zeigt eine Quasi-3D-Darstellung des verwendeten Dotierungsprofils, Abb. 5.2 eine Draufsicht. Die beiden (halben) Sourcekontakte, der über dem Driftgebiet durchgehende Gatekontakt und der Drainkontakt sind ebenfalls angedeutet. Die Länge des Sourcekontakts ist sehr kurz gehalten (kürzer als dies für eine planare Sourcekontaktgeometrie mit vertretbarem Aufwand realisierbar wäre, siehe auch Abschnitt 3.1.4). Dies stellt eine Annäherung an eine nichtplanare Sourcekontaktausführung dar, die allerdings mit MINIMOS nicht simuliert werden kann, da die Simulation von DMOS-Transistoren auf planare Strukturen beschränkt ist.

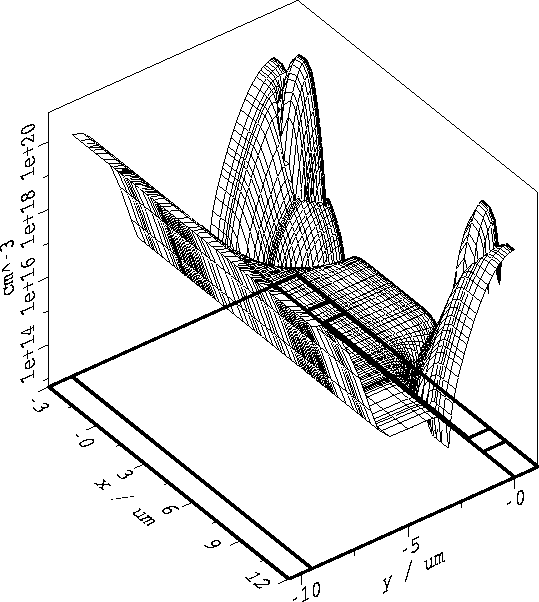

Abbildung 5.1: Verwendetes Dotierungsprofil (Quasi-3D).

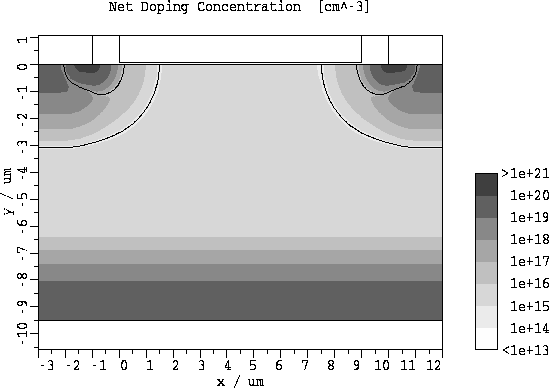

Abbildung 5.2: Verwendetes Dotierungsprofil (2D) mit -Übergängen.

Die Länge des Gatekontakts beträgt , die Zellweite , die effektive Kanallänge , die Maximaldotierung im Kanal . Die Minimaldotierung im Kanal entspricht der Dotierungskonzentration im Driftgebiet und beträgt . Das Driftgebiet ist an der Grenze zum Gateoxid (Dicke ) etwa weit, seine Tiefe (bis zum Beginn des buried layers) beträgt etwas weniger als . Als Kanalweite wurde angenommen, die errechneten integralen Größen (wie z.B. Ströme) können also pro Weite aufgefaßt werden. Die Berechnung der Kanalweite für quadratische Zellen ist in Abschnitt 6.7.1.1 gezeigt.
