6.4.1 Das JFET-Gebiet



Wie die Bauelementsimulationen in Abschnitt 5.3 gezeigt haben, ist das Stromflußgebiet in Abhängigkeit der angelegten Spannungen sehr unterschiedlich. Speziell im Gebiet der Sättigung kann sich für höhere Drainspannungen von der Mitte der Grenzfläche der Driftzone zum Gateoxid zwischen zwei benachbarten Zellen eine Raumladungszone ausbilden. In der Quasisättigung ist diese Raumladungszone für die untersuchte Geometrie nicht zu beobachten. Diese Effekte sind aber natürlich auch geometrieabhängig. Die sehr komplexen Abhängigkeiten physikalisch fundiert in analytischer Form beschreiben zu wollen, ist nicht realistisch. Der in [90] unternommene Versuch ergibt trotz der nicht unwesentlichen Vernachlässigungen recht komplizierte Formeln. Außerdem geht er davon aus, daß sich zwischen Akkumulations- und JFET-Gebiet ein Minimum im Potentialverlauf ergibt. Dies ist nun bei geringen Gatespannungen (im Bereich der Sättigung) für höhere Drainspannungen nicht immer erfüllt (vgl. Abb. 5.13). Es wird bei diesem Ansatz jener Bereich, in dem sich eine Raumladungszone in der Mitte der Driftzone ausbildet, nicht richtig erfaßt.

Es wurde ein sehr einfacher Ansatz getroffen, der nur prinzipiell die wesentlichsten Effekte berücksichtigt:

Die vertikale Ausdehnung des JFET-Bereichs bis zum Widerstandsbereich wird durch einen Modellparameter festgelegt, der als nicht spannungsabhängig angenommen ist.

Im folgenden soll kurz allgemein ein einfaches JFET-Modell hergeleitet und dann auf das im subcircuit-Modell verwendete übergegangen werden.

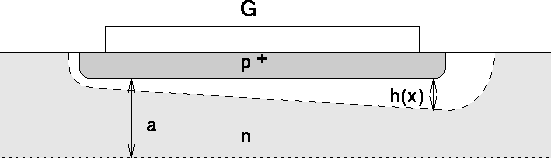

Abbildung 6.11: Weite der Depletionszone in einem JFET.

Abb. 6.11 zeigt schematisch einen Ausschnitt aus dem Kanalbereich eines JFETs. Der Drainkontakt liegt auf der rechten Seite, der Sourcekontakt auf der linken. Es gilt und . Die punktierte Linie soll eine Symmetrieebene andeuten (dieser JFET hat also an der Unterseite einen zweiten Gatekontakt, der mit dem oberen kurzgeschlossen ist). Die folgenden Formeln gelten allerdings nur für den abgebildeten Halbtransistor. Ist wie hier angenommen und , dann bildet sich eine Raumladungszone um den metallurgischen -Übergang praktisch nur in das -Gebiet hinein aus (diese ist weiß eingezeichnet). Für jede Position kann man den Strom anschreiben als:



Mit dem built-in-Potential und der pinch-off-Spannung



(errechnet aus der Bedingung, daß die Weite der Verarmungszone am drainseitigen Kanalende die Dicke erreicht: ) ergibt sich:



Setzt man diese Beziehung in Gleichung 6.112 ein und integriert diese Gleichung entlang des Kanals (), so erhält man:



Aus folgt die Sättigungsbedingung . Damit lauten in der Sättigung:

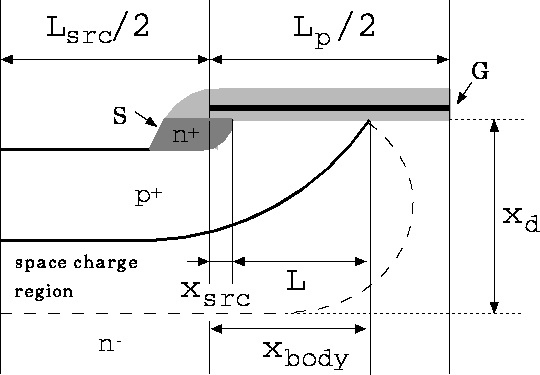

Abbildung 6.12: Charakteristische Abmessungen des DMOS-Transistors im JFET-Gebiet.

Abb. 6.12 zeigt schematisch eine halbe DMOS-Zelle mit den charakteristischen Abmessungen im JFET-Gebiet. Damit ist in obige Gleichungen einzusetzen:



Die Weite kann man aus dem Quotienten der Fläche des JFET-Gebiets und gewinnen. Die Fläche kann man aus errechnen. Zusätzlich wird der sehr wichtige Faktor für die Geschwindigkeitssättigung im JFET-Modell für den DMOS-subcircuit berücksichtigt. Hier wird ein dem Kanal-Modell ähnlicher Ansatz gewählt:



Im subcircuit sind statt der Knoten Drain, Source und Gate die Knoten 1, 2 und 3 (siehe Abb. 6.1) zu verwenden.

Da dieses Modell eine wesentliche Vereinfachung gegenüber der tatsächlichen komplexen Physik in diesem Teil des DMOS-Transistors darstellt und sich die DMOS-Struktur insbesondere auch dadurch vom benützten einfachen JFET-Modell unterscheidet, daß der Abstand von der Symmetrieebene nicht konstant über die Länge des JFETs ist, hat es sich als sinnvoll erwiesen, die pinch-off-Spannung nicht aus Gleichung 6.113 zu errechnen, sondern als Fitparameter zu betrachten. Allerdings zeigt sich im Vergleich mit den Meßkurven, daß die Berücksichtigung lediglich der wichtigsten Effekte für die Beschreibung im Gesamtmodell ausreicht (vgl. Kapitel 7.1).
